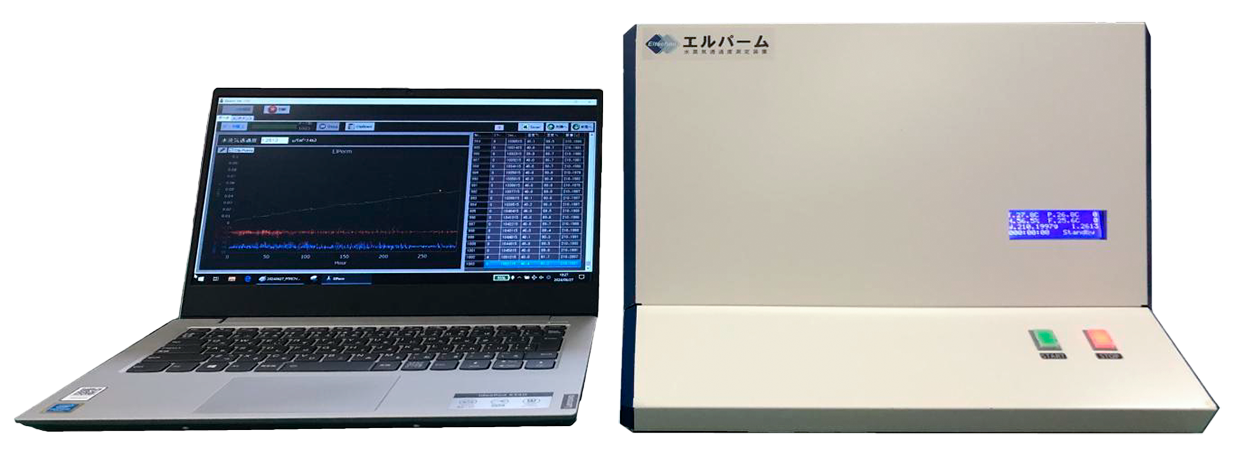

全自動透湿度試験機「エルパーム」とは
被膜やフィルムの水分透過性(透湿性)を全自動で数値評価する装置です。
JIS Z0208（カップ法）に準拠した国産初の水蒸気透過度試験機「エルパーム」をリリースしました。
包装材、防湿フイルムから建設資材、防湿塗膜まで試料をセットするだけで重量測定、透湿度計算を全自動で実施します。
恒温恒湿セルと自動校正機構でデータ精度を保ちながら測定時間を大幅短縮し、リアルタイムでＰＣ連携し記録も容易に行えます。
総重量17・５㎏の省スペース設計モデルで、25度℃／40度℃ 各90％ＲＨ（相対湿度）の２条件対応しています。
海外製に比べて導入コストも抑えられ、品質管理や開発用途で好評を得ています。
エルパームはＪＩＳ Ｚ０２０８で定義されるカップ法試験をフルオート化しました。
試料フィルムをφ（直径）68㎜にカットしてカップに封着し、恒温恒湿セル内に載せれば、秤量、５㎎/㎡連続増加判定、透湿度算出まで内部マイコンが制御します。25度℃および40度℃、各90％ＲＨの環境を自動制御し、15分間隔の測定を繰り返しながら、設定条件に達した時点で自動開始し、測定完了後は乾燥モードへ移行します。
測定中は温湿度と重量推移を液晶に表示し、ＵＳＢで専用ソフトへ転送し、ＣＳＶ保存やグラフコピーも可能でトレーサビリティに優れています。
装置サイズは幅４２１・奥行４３８・高さ３４５㎜、重量17・５kgで、試験室だけでなく事務所や製造ライン脇でも運用が容易です。
塩化カルシウム吸湿剤を利用し、24時間当たり１～２００g／㎡の広範囲をカバーしており、包装材の透湿度比較、特殊コーティングの機能評価、建材・テキスタイルの防湿設計など、多用途の品質管理と研究開発に貢献します。

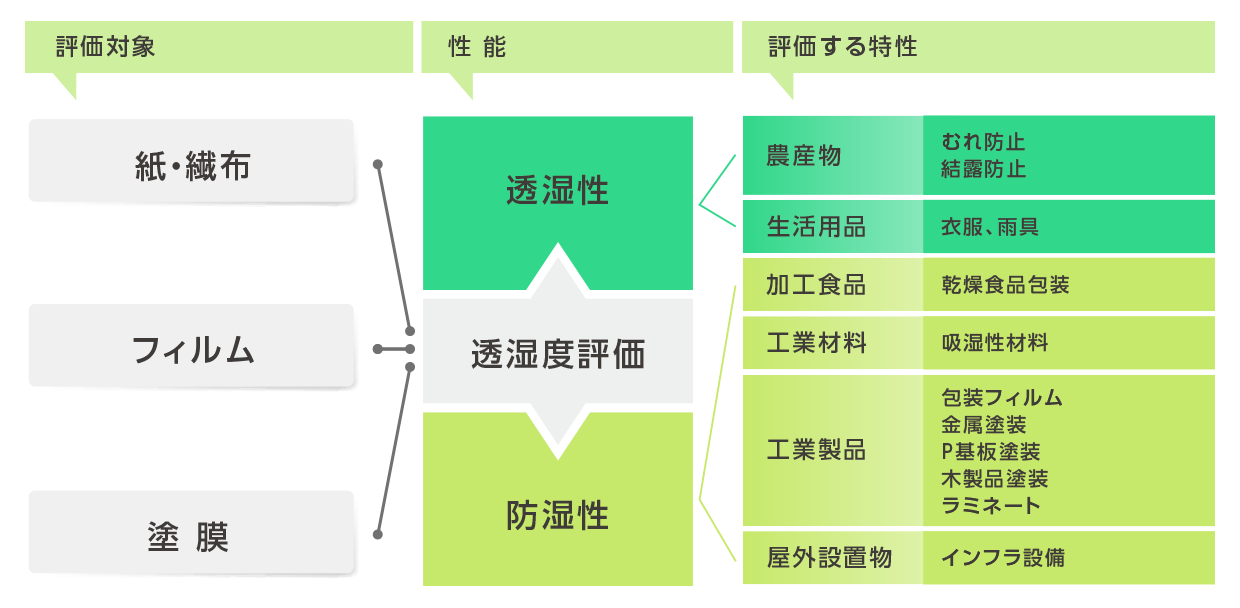

透湿度試験の適用分野
透湿度
透湿性
膜内に水分が滞留して、むれ、結露、乾燥等により引き起こされる品質劣化や環境悪化を防ぐ膜の性能
防湿性
内包物、被覆物が水分と接触することで変性・劣化することを防ぐ膜の性能
透湿度試験の適用分野
透湿度
膜の水分透過性を定義
透湿性
膜内に水分が滞留して、むれ、結露、乾燥等により引き起こされる品質劣化や環境悪化を防ぐ膜の性能
防湿性
内包物、被覆物が水分と接触することで変性・劣化することを防ぐ膜の性能
測定対象
- 包装材、防湿フィルム、繊維製品等フィルム形状材料の透湿度
- 高透過性フィルム基材に塗布した塗料、接着剤の透湿性

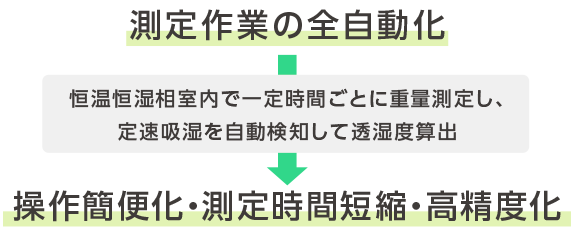

エルパームの特徴
- JIS Z 0208-1976｢防湿包装材料の透湿度試験方法(カップ法)を全自動化
- 恒温恒湿室を内蔵して本体を軽量コンパクト化
- A法（25℃）、B法（40℃）、及び範囲内自在設定温度（25～40℃）
- サンプルセット後、全自動測定により透湿度を取得
- 恒温恒湿室から出すことなく重量測定するため、測定時間を大幅短縮
- 温度一定のまま定速吸湿に達し、測定精度向上
- PCによるデータ管理が可能
カップ法は日本産業規格に規定された信頼できる基本的な透過度測定ですが、数日間に渡って一定の時間間隔でカップを秤量する必要があり、さらに終了判断、 結果解析もわかりにくいなどの課題もあります。
本機は、カップの秤量、終了判断、結果解析を自動化したため、カップをセットするだけで、自動的に、最短で、正確な透過度を取得できます。
試料を装着した標準カップを恒温恒湿室にセットして測定を開始すると、一定時間毎のカップ秤量、重量変化に基づく終了判断、透湿度算出まで自動的に実行し、結果を本体パネルに出力します。
PCへのリアルタイム出力、データ保存も可能です。
透過度測定中、カップを室温環境に戻さず、恒温恒湿室内 で秤量することで手間が省かれ、 JIS Z 0208 に基づく定速重量増加を検知した時点 で自動的に測定終了となるため、所要時間は大幅に短縮されます。
恒温恒湿室内に置いた吸湿剤入りカップ 内への水分移動速度をカップの重量変化から計算します。本機は環境温度25℃と40℃の透湿度測定が可能です。

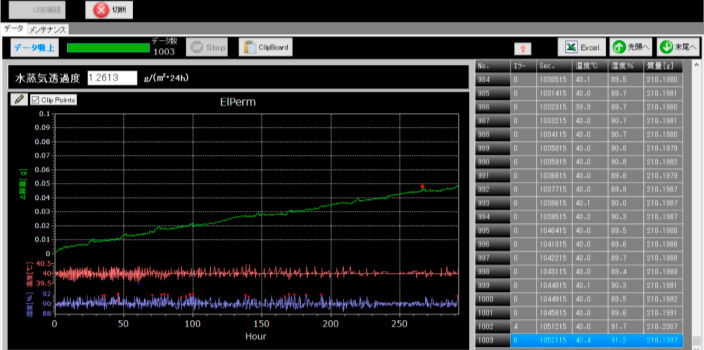

測定経過監視画⾯
- 本体から送出された重量測定経過及びグラフを画面表示し、JIS Z 0208 により規定された 定速の5mg増加を検知すると自動的に測定を終了し、該当箇所をハイライト表示します。
PCへのリアルタイム出⼒
- 測定機本体だけでも測定可能ですが、USB接続したPCによる測定条件設定、リアルタイム データ及びグラフ表示、解析結果の保管が可能です。

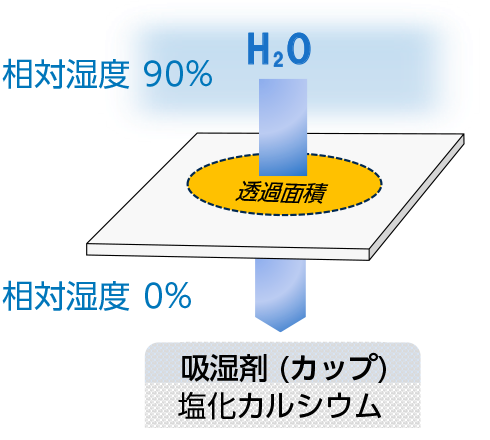

透湿度測定とは
- 透湿度測定では、所定面積の膜サンプルを所定時間で通過する水分(水蒸気)を吸湿剤で補足して重量増加を調べます。

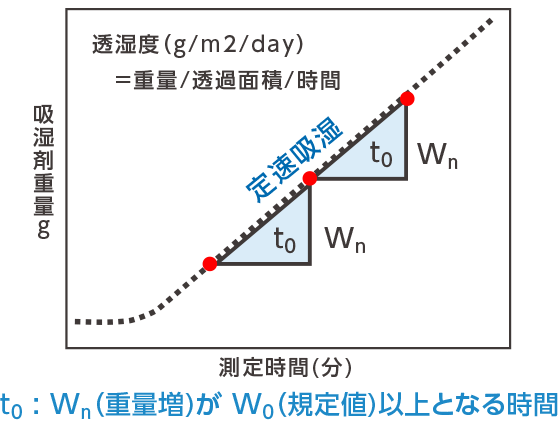

透湿度の算出
- 一定速度の重量増加、即ち定速吸湿を検知した時点で測定は終了し、その傾きから水蒸気透過度を算出します。
測定用カップ
エルパーム仕様
装 置
透湿度試験機（本体+PC＋専用ソフト）
外 径
幅421×高さ345×奥行438mm(本体)
重 量
17.5 kg(本体)
測定法
条件A（25℃、90％RH）
条件B（40℃、90%RH）
範 囲
透湿度1～10000 g/m2･24Hのフィルム形状
適用JIS
JIS Z 0208(B)、JIS L 1099(A-1)におけるカップ法
透湿度測定結果比較
| 樹脂フィルム | 膜厚 (μm) | 水蒸気透過度 (g/(m2・24h)) | |||
| 従来カップ法 | エルパーム | ||||
| 文献値 | 所要時間(H) | 測定値 | 所要時間(H) | ||
| PET | 25 | 24.2 | 96 | 22.7 | 16 |
| 22.1 | 16.5 | ||||
| 22.7 | 17.3 | ||||
| CTA | 80 | 607 | 8 | 553.6 | 17.3 |
| PU | 7 | 3660 | 3 | 3350 | 0.75 |
| PI | 12.5 | 113 | 96 | 102.3 | 3.8 |
| PEN | 25 | 6.6 | 192 | 6.0 | 59.8 |
